UPS Forza Online FDC-3022R-I 3K 3000VA/2700W rack

UPS Forza Atlas FDC-3022R-I - Online Doble Conversión 3000 VA / 2700 W, Rack-Torre 220 V con 7 Salidas IEC

El Forza FDC-3022R-I es un UPS online de doble conversión de 3000 VA / 2700 W de la serie Atlas, diseñado para proteger cargas críticas donde no se admite ninguna interrupción: servidores, storage, switches de core, centrales telefónicas, equipamiento médico y sistemas de videovigilancia. A diferencia de un UPS line-interactive, la topología online regenera permanentemente la energía de salida a partir del banco de baterías, entregando una onda sinusoidal pura, estable y limpia con cero milisegundos de tiempo de transferencia ante un corte.

Su etapa de entrada acepta un rango amplio de 200 a 240 V CA con frecuencia de 40 a 70 Hz, y adapta automáticamente el punto de transferencia de línea baja según el porcentaje de carga conectada, de modo que en instalaciones con tensión pobre el equipo sigue trabajando de red en lugar de descargar batería innecesariamente. El factor de potencia de entrada de 0,99 o superior a plena carga y una distorsión armónica de corriente de hasta 5 % lo hacen apto para instalaciones donde la calidad de energía aguas arriba también importa.

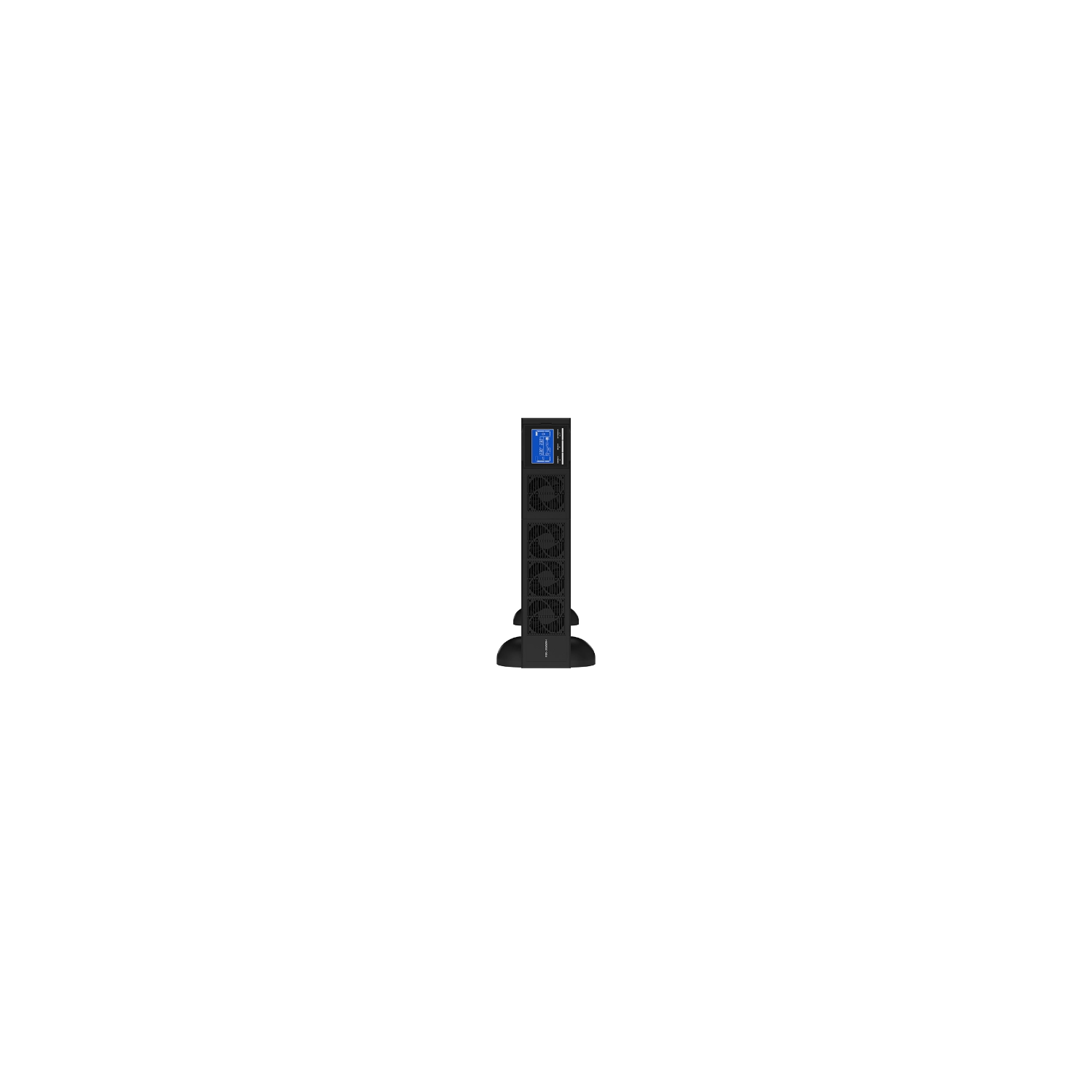

El formato es de bastidor de 19 pulgadas de 88 mm de alto, con base incluida para montarlo también en posición de torre. Cuenta con seis tomas IEC C13 más una IEC C19, y las baterías internas son reemplazables en caliente sin apagar el equipo ni las cargas conectadas. Suma modo ECO para ahorro de energía, modo convertidor de frecuencia 50/60 Hz, bypass configurable y una pantalla LCD gráfica que muestra la autonomía restante tanto en gráfico circular como en horas, minutos y segundos.

Para la gestión trae puertos USB y RS-232, ranura inteligente para tarjeta SNMP o AS400 opcional, y el software ForzaTracker incluido. También cuenta con conexión en el panel trasero para banco de baterías externo, con parámetro configurable de amperaje-hora en el propio display.

Especificaciones técnicas

General

• Marca: Forza Power Technologies


• Serie: Atlas


• Modelo / MPN: FDC-3022R-I


• Topología: online de doble conversión (true double-conversion)


• Capacidad: 3000 VA / 2700 W


• Formato: montaje en chasis de rack de 19 pulgadas, con base para conversión a torre


• Grado de protección: IP20

Entrada

• Voltaje nominal: 200 a 240 V CA


• Frecuencia: 40 a 70 Hz


• Rango de transferencia de línea baja: 180 / 160 / 140 / 120 V CA con tolerancia de más menos 5 %, según el porcentaje de carga (100-80 % / 80-70 % / 70-60 % / 60-0 %)


• Retorno de línea baja: tensión de transferencia de línea baja más 15 V


• Transferencia de línea alta: 300 V CA con tolerancia de más menos 5 %


• Retorno de línea alta: tensión de transferencia alta menos 10 V


• Factor de potencia de entrada: 0,99 o superior al 100 % de carga


• Distorsión armónica de corriente (THDi): hasta 5 % al 100 % de carga


• Distorsión armónica de tensión (THDU): menor a 1,6 %


• Conector de entrada: IEC C20


• Disyuntor de entrada en panel trasero

Salida

• Voltaje nominal seleccionable por LCD: 208 / 220 / 230 / 240 V CA


• Regulación de voltaje en modo batería: más menos 1 %


• Rango de frecuencia sincronizado: 47 a 53 Hz en sistemas de 50 Hz; 57 a 63 Hz en sistemas de 60 Hz


• Frecuencia en modo batería: 50 Hz o 60 Hz con tolerancia de más menos 0,1 Hz


• Factor de potencia de salida: 0,9


• Forma de onda: onda sinusoidal pura


• Distorsión armónica de salida: hasta 2 % THD con carga lineal; hasta 4 % THD con carga no lineal


• Relación de cresta: 3:1


• Tomacorrientes: 6 x IEC C13 y 1 x IEC C19 (7 salidas en total)


• Tomacorrientes de salida programables

Transferencia, eficiencia y modos de operación

• Tiempo de transferencia de línea a batería: 0 ms


• Tiempo de transferencia de inversor a derivación (bypass): 4 ms


• Eficiencia en modo corriente alterna: 90 % o superior


• Eficiencia en modo batería: 88 % o superior


• Modo ECO de ahorro de energía, habilitable por LCD (deshabilitado de fábrica), con rango de voltaje configurable


• Modo convertidor de frecuencia 50/60 Hz con salida fija, manteniendo la carga de batería


• Modo bypass: se activa si la entrada está en rango pero el UPS está sobrecargado, o de forma manual. Habilitable con el equipo apagado (deshabilitado de fábrica) y con rango de voltaje configurable

Baterías

• Configuración: 6 unidades de 12 V / 9 Ah


• Voltaje del banco: 72 V CC


• Corriente de carga: 1 A máxima, con tolerancia de más menos 10 %


• Reemplazables en caliente (hot-swappable) sin apagar el UPS ni las cargas


• Conexión para banco de baterías externo en el panel trasero, con parámetro 09 del LCD para configurar el amperaje-hora total del pack externo


• El equipo se envía de fábrica con los cables de batería desconectados por seguridad


• Mantenimiento en almacenamiento: recargar cada 3 meses durante 1 a 2 horas, entre -25 y 40 °C

Display y alarmas

• Pantalla LCD gráfica con retroiluminación azul y panel de 3 botones


• Indica: tiempo de respaldo restante en gráfico circular y en horas, minutos y segundos; voltaje de entrada; voltaje de salida; códigos de falla


• Iconos de sobrecarga, circuito de derivación activo y modo ECO habilitado


• Alarma en modo batería: cada 4 segundos


• Alarma de batería baja: cada 1 segundo


• Alarma de sobrecarga: dos veces por segundo


• Alarma de falla: continua


• Alarma en modo bypass: cada 10 segundos

Comunicaciones y gestión

• Puerto USB


• Puerto RS-232


• Nota del fabricante: los puertos USB y RS-232 no funcionan en simultáneo


• Ranura inteligente para tarjeta SNMP o AS400 opcional


• Software de gestión ForzaTracker incluido

Condiciones ambientales

• Temperatura de funcionamiento: 0 a 40 °C


• Temperatura de almacenamiento: -20 a 50 °C


• Humedad relativa: 20 a 95 %, sin condensación


• Altitud: hasta 4000 m. Por encima de 1000 m la potencia de salida se reduce 1 % cada 100 m


• Ruido audible: menor a 50 dB a 1 metro


• Ventilación: extracción mediante ventilador

Dimensiones y peso

• Dimensiones: 630 x 438 x 88 mm (profundidad x ancho x alto)


• Peso: 29,3 kg

Contenido del embalaje

• UPS Forza FDC-3022R-I


• Soporte de montaje en rack


• Base para montaje en torre


• Cable IEC C19 a NEMA 5-15P (1,8 m)


• Cable IEC C19 a CEI 23-50 (1,8 m)


• Cable IEC C19 a IRAM 2073, ficha argentina (1,8 m)


• Cable USB


• Manual del usuario

Normas y garantía

• Certificación CE


• FCC Parte 15, dispositivo digital Clase A


• Garantía del fabricante: 2 años


• Fabricado en China
